一、概述
    XGN2(A)-12箱型固定式金屬封閉開關設備(以下簡稱開關柜),，為全國聯合設計最新產品,，適用于3.6～12kV三相交流50Hz,，單母線、單母線帶旁路,、或雙母線系統中作為接受和分配電能之用,安裝于戶內,。
    該產品符合國家標準GB3906《3-35KV交流金屬封閉開關設備》即及國家標準IEC298的要求，并且有兩部提出的“五防”聯鎖功能,。本開關柜的主開關采用ZN□-10系列真空斷路器,，配用CD10和CT8操作機構，采用GN□-10旋轉隔離開關和GN22-10大電流隔離開關等系列產品,。主開關也可用SN10少油斷路器,。具有結構合理,、安全可靠,、操作簡便、維護方便等特點,，系10KV級開關設備之替代型產品,。

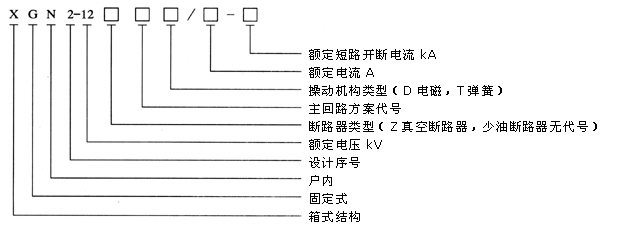

二、型號及其含義

三,、使用環境條件
    1,、海拔不超過1000m；
    2,、周圍空氣溫度:上限+40℃,，下限-25℃；
    3,、相對濕度不大于90%,；
    4、無火災,、爆炸危險,、嚴重污穢、化學腐蝕及劇烈震動的場所,。

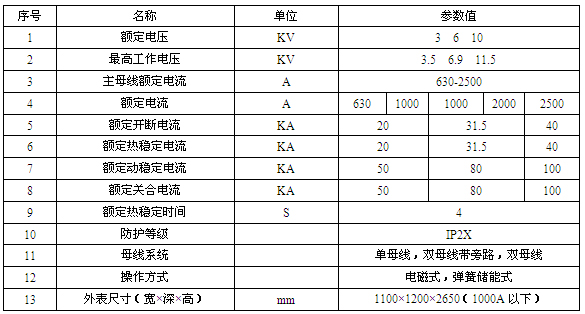

四,、主要技術參數

五、結構特點
   1,、產品為金屬封閉式結構,，滿足國家標準GB3906和國際標準IEC298的要求，防護等級達IP2X,，可有效地防止異物進入柜內造成短路故障,，并可防止人體接近帶電體和運動部件
  2、柜內不采用任何形式的相間,、相對地絕緣隔板(可復合絕緣),。相間,、相對地空氣絕緣距離大于125mm，柜內均采用較大爬距的支持絕緣子(或套管),， 使開關柜具有較高的絕緣強度和絕緣穩定性,。
  3、產品滿足嚴酷條件下Ⅱ類設計要求,，可適用于凝露頻繁并有嚴重污穢的場所,。
  4、主開關(如斷路器)固定安裝于距地面較近的部位,主開關室高度為1.8m,，有較大的檢修空間,檢修人員可方便地站在地面上對主開關進行檢測維修,。
  5、采用旋轉式隔離開關,，該隔離開關在分?jǐn)辔恢脮r(shí)旋轉導體接地,，即在帶電體(主母線)和被隔離導體(如斷路器)之間形成“金屬分隔”(即兩個對地接口）。這時帶電體只可能發生相間或相對地放電,，而不致波及隔離導體,，從而保證了檢修人員的安全。
  6,、電纜接地端頭距地面600-800mm,，電纜室留有較大的空間，便于電纜的制作安裝和監測維護,，電纜室與電纜溝之間采用塔型號橡膠圈封閉,，以防潮濕及小動物通過電纜溝進入柜內。
 7,、主開關,、隔離開關、接地開關及柜門之間的聯鎖機構均采用強制性機械閉鎖方式,，產品滿足“五防”功能要求,。隔離開關、主開關的傳動操作設計與機械聯鎖裝置統籌考慮,，使用機械聯鎖裝置結構簡單,、動作可靠。
 8,、結構比較緊湊,，主要結構分為標準型和改進型兩種方式。標準型外形尺寸：寬×深×高1100×1200×2650(開關柜額定電流≤1600A及以下時)寬×深×高1200×1200×2650(開關柜額定電流≥1600A及以下時)改進型外形尺寸：寬×深×高900×1000×2300(開關柜額定電流≤1600A及以下時)寬×深×高1100×1200×2500(開關柜額定電流≥1600A及以下時）
  *注：如有架空進出線需另外增加400-600深的附柜,，如有帶旁路方案需另外增加700-900深的附柜,。

六、訂貨須知
    訂貨時用戶須提供下列資料：
    1,、主接線方案圖編號,、用途和單線系統圖,、額定電壓、額定電流,、額定短路開斷電流,、配電室平面布置及開關柜的排列配置圖等；
    2,、開關柜控制,、測量及保護功能的要求以及其它閉鎖和自動裝置的要求及原理圖；
    3,、開關柜內主要電氣元件的型號,，規格及數量；
    4,、如開關柜之間或進線柜需要的母線橋連接,，應提供母線橋斷的額定載流量，母線橋的跨度,，距地高度等具體要求數據,；
    5、開關柜使用的在特殊環境條件時,，應在訂貨時詳細說明；
    6,、其他特殊要求,；
